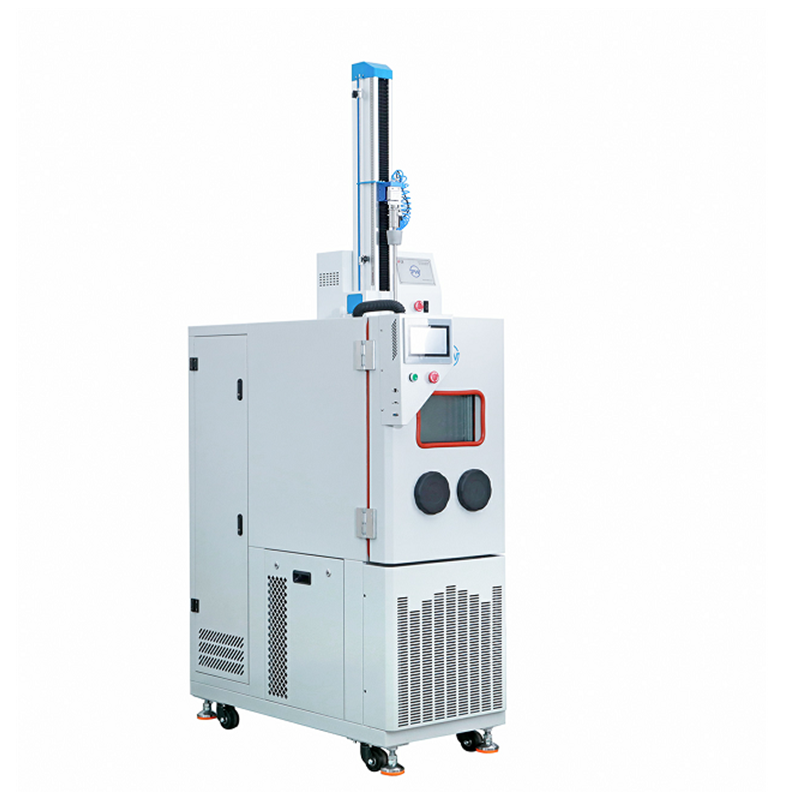

高低温拉力机 PW-UCS80-40

用途YT1-80-40M 高低温拉力机专门为在不同环境测试材料力量所改良之机型,拉力机加装高低温试验箱,可在不同的温度环境测试材料之拉力,压力,撕裂,剪力,剥离力,解卷力,环型初粘力等物理特性。使用常温测验时,可将高低温箱移开增加使用空间及方便性。一、机台规格容量选择:100KG以内;具防尘套、防护外壳、精密滚珠丝杆,增加使用寿命、精度;常温试验时可打开箱门使用便利.硬件安全保护:上、下极限、紧急

图片描述

用途

PW-UCS80-40高低温拉力机专门为在不同环境测试材料力量所改良之机型,拉力机加装高低温试验箱,可在不同的温度环境测试材料之拉力,压力,撕裂,剪力,剥离力,解卷力,环型初粘力等物理特性。使用常温测验时,可将高低温箱移开增加使用空间及方便性。

一、机台规格

容量选择:100KG以内;

具防尘套、防护外壳、精密滚珠丝杆,增加使用寿命、精度;

常温试验时可打开箱门使用便利.

硬件安全保护:上、下极限、紧急停止钮保护;

机台尺寸: 约 80*93*260CM;

二、机台动力

采用伺服马达驱动;

传动方式:滚珠导螺杆、配合时规皮带,减少噪音;

速度范围:0.01~500mm/min 可电脑自行设定;

三、测组件

荷重元:符合 ASTM-E4 规定,0.5%以内之容量范围误差,采桥式线路感应输出,可做拉、压力

测试;

四、软件功能

测控系统是 2018 年最新开发的系统,也称为国际版。反映了全球用户对试验机的最新要求;在

语言转换及试验数据自动翻译、单位转换、标准管理、试样形状管理、试验人员管理、数据处

理、报告生成等各方面都具有功能强大、使用方便的特点。本系统采用微软最新的开发工具 Visual

Studio .Net 2005,具有功能强大、界面友好,是新一代操作系统 Windows XP / Vista 的开发工具;

满足全球 90%以上的地区和人口的使用,充分支持了试验机生产厂商和用户国际化的要求。

一、软件部分

1、 支持中文和英文语言文字:应用程序和数据(Access 数据库存贮)随时自动翻译。

2、 支持的单位制式:

公制(N,kN,mm,MPa 等)

英制(Lb,kP,Inch,kpsi)

旧制(g,kg,Ton,cm,kg/cm2 等)

3 、支持的试验标准:ISO, GB, ASTM, DIN, JIS 等,可任意添加;试验方法集中管理,方便使

用;

4 、报告格式:基于水晶报告和 VS.Net 报告,可导出为 Word、EXCEL、PDF 文档,图文并茂,

可加入用户 LOGO 图片

5 、曲线功能:曲线可以任意移动、缩放,重要参数的点标示,E 值的平行线标示,可以单独

(高分辨率)打印或导出为图片文件(BMP 或 JEG 格式);169 种理论曲线。

6 、使用人员的分级管理,保证了软件和数据的安全管理及使用方便性;

7 、图形图像化的操作界面;界面可以修改,区别不同用户;界面显示区域可设定显示或隐藏。

8 、再次开发能力支持:参数计算采用源代码公开的 VBS 脚本编写,独立报告文件采用水晶报

告编写,系统参数存贮于数据库中,方便高级用户的再次开发。

9、 控制过程 VBS 脚本化;控制参数多种并具有用户自己设定的输入输出,扩展试验机的用途;

10 、主程序中集成了对系统初次设置、标准创建、试样形状、字段管理,方便了调试

二、硬件部分

1、 三路独立的模拟输入通道,AD 转换器 24 位,程控增益放大器;

2、 与计算机接口采用光电隔离 USB2.0,减少了干扰,提高了可靠性

3、测力单元

采用最新高速高分辨率高精度无分档连续采集的 AD 转换器;达到±500000 细分代码,优于分

档方式的六档放大,达到国际先进水平。

力值测量范围 :0.5 -- 100% FS

测量精度:0.5 级

分辨率:1/1,000,000

4、测小变形(电子引伸计)

单元采用最新高速高分辨率高精度无分档连续采集的 AD 转换器;达到±250000 细分代码,优

于分档方式的六档放大,达到国际先进水平。

变形测量范围: 1 -- 100% FS

测量精度:  0.5 级

分辨率:1/1,000,000

软件保护:超行程、超容量保护;

五、配件

附夹具 90 度及 180 度剥离夹具各一组;

附夹具延伸杆、散热装置等;

六、恒温工作室

内部空间: 35*35*62CM;

试验温度:-40℃~150℃;

湿度范围:20%~98%;

温度控制:徽电脑 PID 自动演算,稳定误差;

温度精度:±1℃;

循环系统:风扇强制循环系统;

加热系统:SUS304 不绣钢散热式加热器;

冷却系统:风扇散热式,高效率压缩机、新环保冷媒;

定时装置:漏电及过负载保护器、压缩机过保护器、超湿断电保护、温度极限保护装置;

机台材质:SUS#304 不绣钢材质;

单柱式,不占用实验室大面积空间,操作方便;

配件:180度剥离及90度夹具、电脑等另购;

电源:220V、50 HZ /60HZ、30A
