PW-US70 剥离强度测试仪

机台介绍PW-S70新款剥离力试验机专门测试各种材料、成品、半成品的强度,选取各种夹具、冶具,适用于测定各种材料在拉伸、压缩、弯曲、剪切、撕裂、剥离、穿刺等状态下的力学性能及有关物理参数。可做拉伸、压缩、三点抗弯、四点抗弯、剪切、撕裂、剥离、成品鞋穿刺、纸箱持压、泡棉循环压缩、弹簧拉压及各种动静态循环测试等。细节图 机台结构交流伺服马达驱动,精密滚珠丝杆传动;丝杆护罩采用铝型材挤压成型,表面喷砂、

图片描述

机台介绍

PW-US70新款剥离力试验机专门测试各种材料、成品、半成品的强度,选取各种夹具、冶具,适用于测定各种材料在拉伸、压缩、弯曲、剪切、撕裂、剥离、穿刺等状态下的力学性能及有关物理参数。可做拉伸、压缩、三点抗弯、四点抗弯、剪切、撕裂、剥离、成品鞋穿刺、纸箱持压、泡棉循环压缩、弹簧拉压及各种动静态循环测试等。

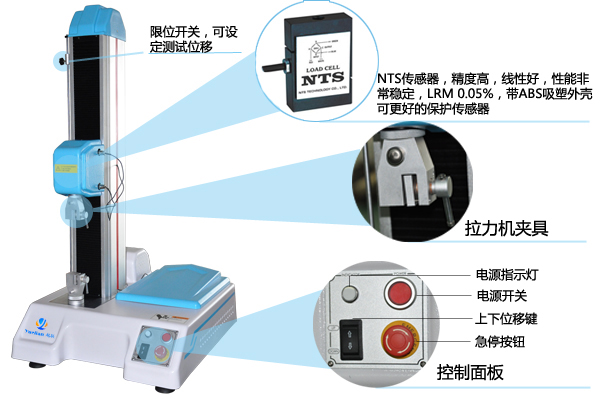

细节图




机台结构

交流伺服马达驱动,精密滚珠丝杆传动;

丝杆护罩采用铝型材挤压成型,表面喷砂、阳极亮银处理,工艺精美;

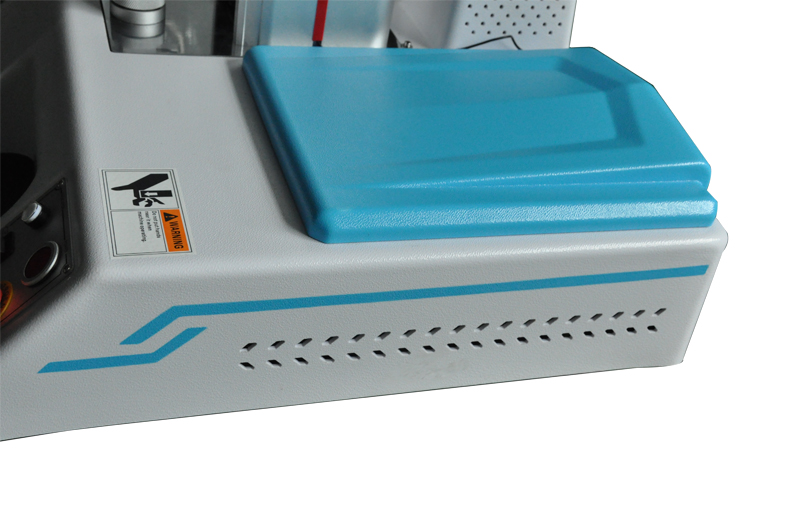

外壳选用高级ABS吸塑喷涂处理,经久耐用,美观大方;

上下行程微调开关;

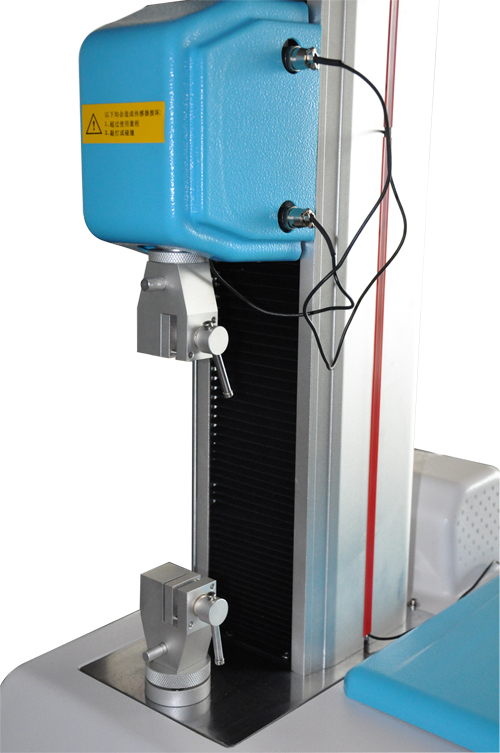

快拆式接头,可轻松更换不同的功能夹具;


机台保护

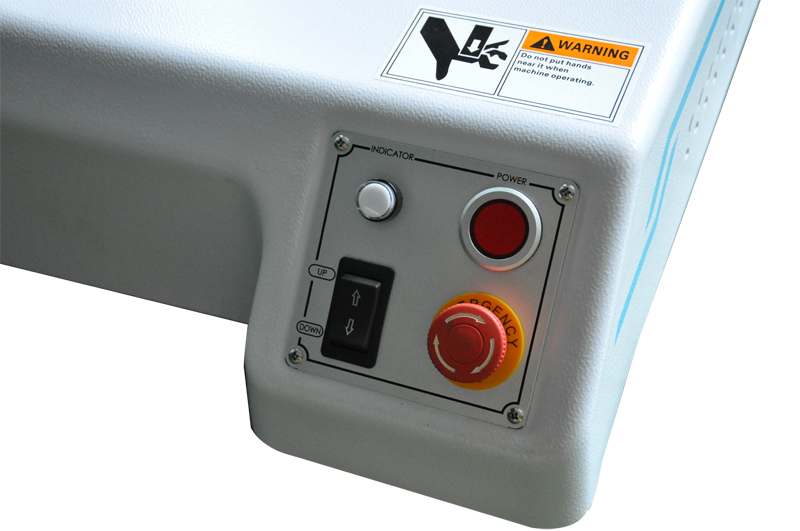

超行程、超容量保护、紧急制动开关;

机台功能

强大的数据分析统计和曲线图形分析辅助工具,具备放大、缩小、平移、十字光标、取点等功能。多次历史测试数据可调入图形同时显示做对比分析。多达7个区间设置、40个手动取点、120个自动取点功能。具备最大值、最小值、平均值、去高低平均值、中位数、标准差、总体标准差、CPK值等多种统计功能。

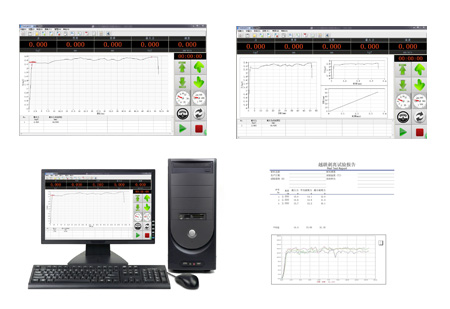

测试软件


测试曲线显示

测试过程中实时且可以同时显示力量-位移、力量-时间、位移-时间、应力-应变等曲线,可随意切换到想看的曲线画面;

自定义测试方法

具备定速度、定位移、定力量、定力量速率、定应力、定应力速率、定应变、定应变速率等各种控制模式,可实现复杂的多步嵌套循环控制.可设置自动返回、自动判断断裂、自动归零等功能。

传感器正反受力可切换;

技术参数

型号PW-US70PW-US71PW-US72PW-US73
容量选择10N、20N、50N、100N、200N、500N、1KN、2KN、5KN(可选双容量配制,并具备快速更换要求)
控制方式全电脑控制方式,软件功能强大
力量单位N、kN、gf、kgf、lbf、kP、tf(SI)、tf(long)等
长度单位mm、cm、Inch、m、km、um等
应力单位Pa、Kpa、Mpa、Gpa、KN/㎡、N/㎡等
力量分辨率1/500,000
精度优于0.5级
行程分辨率1/500,000mm
有效行程450mm700mm1000mm1300mm
速度范围0.01~500mm/min(可定制)
测试空间Ø140mm
停机模式过载停机、紧急停止键、试件破坏自动停机、上下限设定自动停机
机台动力伺服马达驱动

机台尺寸(宽×深×高)

520×590×1061mm520×590×1325mm520×590×1530mm520×590×1880mm
机台净重45KG50KG55KG70KG
功率400W
电源220V 50~60HZ
机台配备USB\232连接线1条、软件1份
选购两点延伸计、夹具、电脑
