拉力试验机 PW-US70

机台介绍PW-S70拉力试验机专门测试各种材料、成品、半成品的强度,选取各种夹具、冶具,适用于测定各种材料在拉伸、压缩、弯曲、剪切、撕裂、剥离、穿刺等状态下的力学性能及有关物理参数。可做拉伸、压缩、三点抗弯、四点抗弯、剪切、撕裂、剥离、成品鞋穿刺、纸箱持压、泡棉循环压缩、弹簧拉压及各种动静态循环测试等。细节图 机台结构交流伺服马达驱动,精密滚珠丝杆传动;丝杆护罩采用铝型材挤压成型,表面喷砂、阳极

图片描述


机台介绍:


PW-US70拉力试验机专门测试各种材料、成品、半成品的强度,选取各种夹具、冶具,适用于测定各种材料在拉伸、压缩、弯曲、剪切、撕裂、剥离、穿刺等状态下的力学性能及有关物理参数。可做拉伸、压缩、三点抗弯、四点抗弯、剪切、撕裂、剥离、成品鞋穿刺、纸箱持压、泡棉循环压缩、弹簧拉压及各种动静态循环测试等。

细节图:






机台结构:


交流伺服马达驱动,精密滚珠丝杆传动;

丝杆护罩采用铝型材挤压成型,表面喷砂、阳极亮银处理,工艺精美;

外壳选用高级ABS吸塑喷涂处理,经久耐用,美观大方;

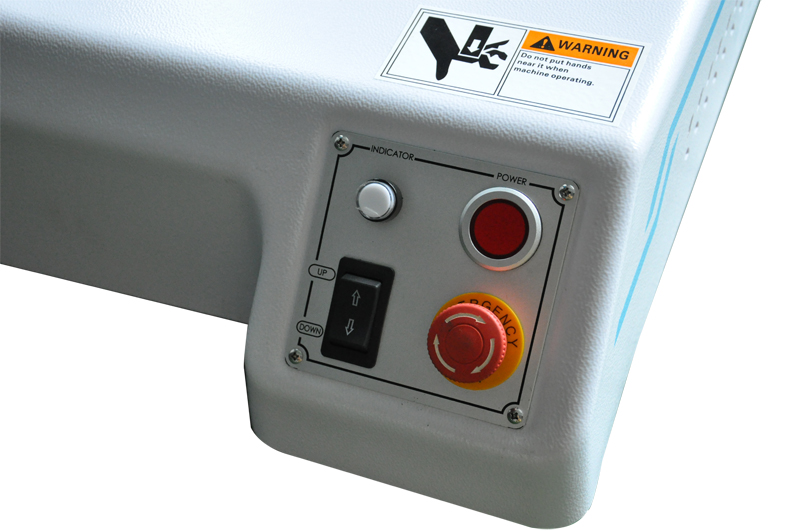

上下行程微调开关;

快拆式接头,可轻松更换不同的功能夹具;



机台保护:

超行程、超容量保护、紧急制动开关;


机台功能:


强大的数据分析统计和曲线图形分析辅助工具,具备放大、缩小、平移、十字光标、取点等功能。多次历史测试数据可调入图形同时显示做对比分析。多达7个区间设置、40个手动取点、120个自动取点功能。具备最大值、最小值、平均值、去高低平均值、中位数、标准差、总体标准差、CPK值等多种统计功能。


测试软件:


测试曲线显示:

测试过程中实时且可以同时显示力量-位移、力量-时间、位移-时间、应力-应变等曲线,可随意切换到想看的曲线画面;

自定义测试方法:

具备定速度、定位移、定力量、定力量速率、定应力、定应力速率、定应变、定应变速率等各种控制模式,可实现复杂的多步嵌套循环控制.可设置自动返回、自动判断断裂、自动归零等功能。

传感器正反受力可切换;

技术参数:

型号 PW-US70 PW-US71 PW-US72 PW-US73
容量选择 10N、20N、50N、100N、200N、500N、1KN、2KN、5KN(可选双容量配制,并具备快速更换要求)
控制方式 全电脑控制方式,软件功能强大
力量单位 N、kN、gf、kgf、lbf、kP、tf(SI)、tf(long)等
长度单位 mm、cm、Inch、m、km、um等
应力单位 Pa、Kpa、Mpa、Gpa、KN/㎡、N/㎡等
力量分辨率 1/1000,000
精度 优于0.3级
行程分辨率 1/1000,000mm
有效行程 450mm 700mm 1000mm 1300mm
速度范围 0.01~500mm/min(可定制)
测试空间 Ø140mm
停机模式 过载停机、紧急停止键、试件破坏自动停机、上下限设定自动停机
机台动力 伺服马达驱动

机台尺寸(宽×深×高)

520×590×1061mm 520×590×1325mm 520×590×1530mm 520×590×1880mm
机台净重 45KG 50KG 55KG 70KG
功率 400W
电源 220V 50~60HZ
机台配备 USB\232连接线1条、软件1份
选购 两点延伸计、夹具、电脑
