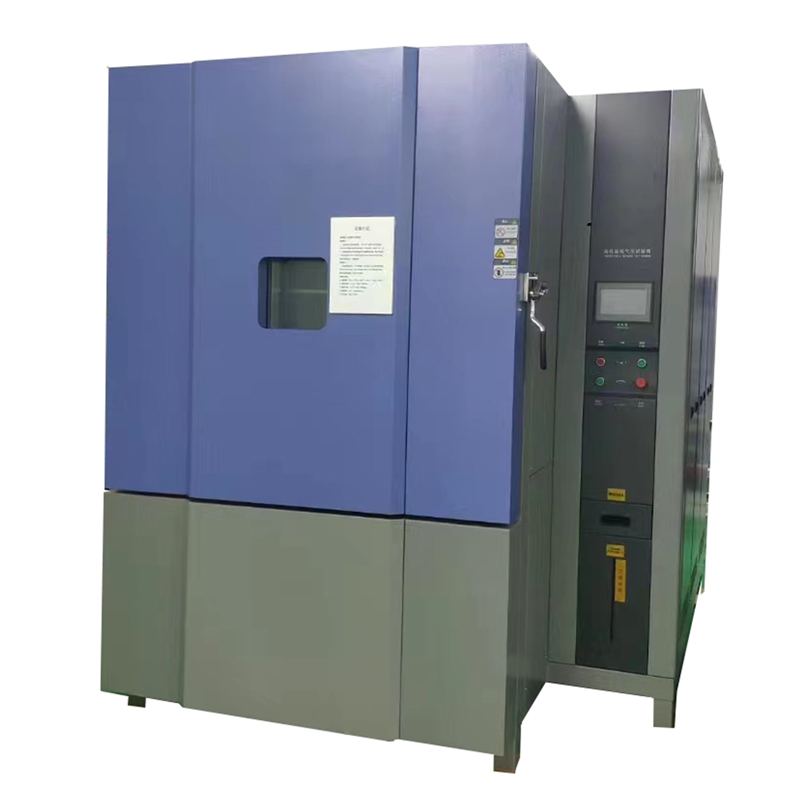

PW-SD150LS高低温低气压试验箱

高性能&低能耗

●专业送风设计：内置导流板风机蜗壳的风道保证箱内空气温度场均匀，温度偏差小。

●降温：变翅片距高效蒸发器，抗结霜能力强，传热温差小，降温速率快；

内壁辅助蒸发器、加热器，真空状态下增加辐射换热，箱内温度均匀性性高。

●耗电量低：

1. SD试验箱采用VRF（变制冷剂流量）技术：控制器通过PID输出驱动电子膨胀阀进行制冷量调节，实现温度的恒定。

与传统BTHC控制方式（即平衡调温：压缩机连续制冷，加热调节控制温度稳定）不同，VRF技术无须开启加热器可以实现低温和常温稳定，能耗降低40%以上。

2.承压箱体内衬特殊空气隔热结构，大大加快了真空状态下空间环境温度恢复速度，提高了空间温场均匀度。

高可靠性

●制冷：

1.使用德国比泽尔/博客半封闭压缩机，安全保护功能齐全，可靠性高；

2.主要制冷和真空配件均采用国际一流品牌的产品；

3.采用电子膨胀阀，通过脉冲开关信号在0～100%范围调节制冷量。

4.美国Emerson高效离心式油分离器，分油效率高达99%以上，确保压缩机使用寿命。

5.压缩机吸气压力和温度双重调节和保护，确保各种工况下压缩机安全。

●真空：采用世界一流的德国Leybold油封旋片真空泵。

●控制：日本Unique 工业级液晶触摸屏，防水，耐振动，配置一法国施耐德为主的电器执行器件，系统全自动控制，运行可靠性高。

操作简单

●操作简单：触摸屏控制器中文菜单栏显示，操作便捷；

●试件测试电源控制：配置了AC220V电源接线端子和一组380V以内的接线端子及电源插座，试验过程中控制器可以根据试验剖面需要，自动开启或切断试件测试电源；

●上位机（选配）：配置远程监控计算机, 控制系统实现冗余控制和远程监控；

●采用瑞士HUBA压力变送器器进行压力测量，测量精度更高，漂移小。

●压缩机吸排气压力通过压力表实时显示，便于检修和维护；

●机组内部消音，底部减振设计，降低振动和噪音在传播。

●试验箱可以根据用户需求提供测试用盲法兰，用于安装航空电连接器或进出管接头。

功能齐全

●试验功能齐全：高/低温恒温试验、高低温循环试验、、低气压试验、高/低温、低气压试验等。

维护保养方便

●自诊断：控制系统具有自诊断功能，当出现超温、压缩机超压、过载，风机过载等故障时，控制器中文显示故障原因，并给出详细解决办法；

●保养：冷凝器前面安装使用不锈钢滤网的Y型过滤器，便于定期清洗，防止冷凝器脏堵造成降温速率降低甚至超压保护停机；

●历史记录：触摸屏和选配的PC显示界面均能查看温度历史记录和报警记录。

A. A

工作室尺寸

600D×500W×830H mm.

外形尺寸

约1850D×950W×1900H mm，不含控制器,马达、测试孔等突出部分。

B.

温度范围

-40℃～+150℃

湿度范围

20-98% ，只能常压下做湿度

温度波动度

±0.5℃，常压空载

温度均匀度

1.常压～40kPa空载时：≤2℃;

2.箱内压力4～40kPa，空载时：≤5℃;

3.箱内压力1～4kPa，空载时：≤10℃;

4. 箱内压力＜1 kPa,不考核。

温度偏差

≤±2℃，常压空载；

≤±5℃，（常压~1kPa，0℃~50℃，空载，出风口控温传感器）;

＜1 kPa不考核。

升降温速率

150℃~-40℃≥1℃ /min(常压、空载、全程平均)；

-40℃~+150℃≥3℃ /min(常压、空载、全程平均)；

C.

压力范围

1.压力范围：常压～50kPa

降压速率

1.常压～1.0kPa≤40min；

2.压力恢复速率：≤10.0 kPa /min。

压力偏差

压力≥40kPa时：    ≤±2kPa;

压力4kPa～40kPa时：≤±5%kPa;

＜4kPa时    ≤±0.1kPa

快速减压(选配)

75.2kPa～18.8kPa≤15s;

D.

功率

总功率：约60kW；

最大运和功率：约65kW。

D.

内置灯

箱体内装一个灯炮。

E.

噪音

≤75dB（A），距离箱体正前方一米远处距地面一米高时测量。

F.

重量

约1800kg。

A.

满足试验方法

GB/T2423.1-2008 低温试验方法 Ab

GB/T2423.2-2008 高温试验方法 Bb

GB/T2423.21-2008 低气压试验方法 M

GB/T2423.25-2008 低温/低气压综合试验Z/AM

GB/T2423.26-2008 高温/低气压综合试验Z/BM

GJB150.1A-2009 通用要求

GJB150.2A-2009《低气压（高度）试验》

GJB150.3A-2009《高温试验》

GJB150.4A-2009《低温试验》

GJB150.6-86《温度-高度试验》

B.

产品制造标准

GB/T10589-2008 低温试验箱技术条件

GB/T 10590-2006高低温低气压试验箱技术条件

GB/T11158-2008 高温试验箱技术条件

GB T5170.1-2008 电工电子产业环境试验设备检验方法 总则

GB/T5170.2基本参数检定方法

GB/T 5170.10-2008《电工电子产品环境试验设备检验方法 高低温低气压试验设备》

JJF1101-2003 环境试验设备温度、湿度校准规范
