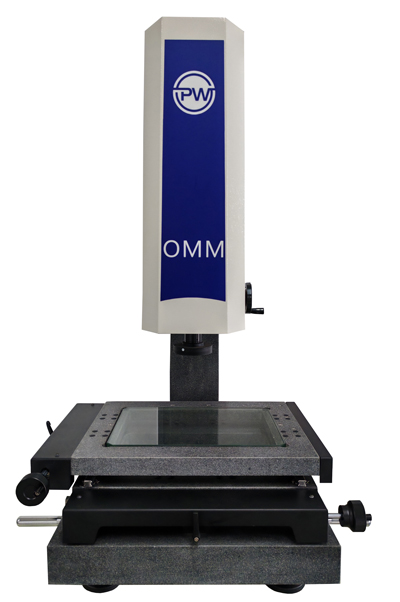

手动影像仪 PW-OMS系列
产品特点1、采用高精度花岗岩底座和立柱，确保机台拥有的稳定性和精度；2、采用高精密无牙光杆和快速移动锁紧装置，确保工作台回程误差在2um以内；3、采用高精度仪器光学尺配合精密工作台，确保机台精度在3.0+L/200um以内；4、采用高清变焦镜头和高解析度彩色数字相机，确保画质清晰无畸变；5、采用程控式表面4环8区LED冷光源和透射LED平行光源，以及内置智能灯光调节模块，可自由控制灯光在4环8区区
产品特点1、采用高精度花岗岩底座和立柱，确保机台拥有的稳定性和精度；2、采用高精密无牙光杆和快速移动锁紧装置，确保工作台回程误差在2um以内；3、采用高精度仪器光学尺配合精密工作台，确保机台精度在3.0+L/200um以内；4、采用高清变焦镜头和高解析度彩色数字相机，确保画质清晰无畸变；5、采用程控式表面4环8区LED冷光源和透射LED平行光源，以及内置智能灯光调节模块，可自由控制灯光在4环8区区
产品特点
1、采用高精度花岗岩底座和立柱，确保机台拥有的稳定性和精度；
2、采用高精密无牙光杆和快速移动锁紧装置，确保工作台回程误差在2um以内；
3、采用高精度仪器光学尺配合精密工作台，确保机台精度在≤3.0+L/200um以内；
4、采用高清变焦镜头和高解析度彩色数字相机，确保画质清晰无畸变；
5、采用程控式表面4环8区LED冷光源和透射LED平行光源，以及内置智能灯光调节模块，可自由控制灯光在4环8区区域的亮度；
6、功能强大的影像测量软件，提升品质管控到新的台阶；
7、可选配接触式探针和三维测量软件，将机台升级成为接触式三次元测量机；
8、可升级加装自动对焦功能模块，实现精准半自动测量。
技术参数
产品名称 | 影像测量仪 |
产品型号 | PW-OMS1510 |
大理石工作台 | (310*220)mm |
玻璃工作台 | (179.5*129.5)mm |
X/Y轴行程 | (150*100)mm |
Z轴行程 | 高精度导轨，有效行程100mm |
X/Y两轴光栅尺 | 分辨率：0.5um |
底座和立柱 | 高精度花岗岩 |
测量精度* | XY轴：≤3.0+L/200(um) ； |
重复精度 | 2um |
光源 | 表面3环单分区无级可调LED冷光源 |
透射LED平行（面）光源 | |
可选配同轴光 | |
相机 | 1/3"/130万 高分辨率数字相机 |
变焦镜头 | 6.5X高清晰光学镜头 |
光学放大倍数：0.7X~4.5X，视频放大倍率: 26X~172X(21.5” 显示器) | |
测量软件 | PW |
操作系统 | 支持WIN10/11-32/64位操作系统 |
操作语言 | 英文、简体中文、繁体中文，可增加其他语言版本 |
电源 | AC220V/50Hz; 110V/60Hz |
外形尺寸(WxDxH) | (462*441*725)mm |
毛/净重 | 60/48Kg |
手动影像仪型号及规格：
型号 | 型号 | 型号 | 型号 |
PW-OMS2015 | PW-OMS2515 | PW-OMS3020 | PW-OMS4030 |
PW-OMS2015A | PW-OMS2515 | PW-OMS3020A | PW-OMS4030A |
PW-OMS2015B | PW-OMS2515 | PW-OMS3020B | PW-OMS4030B |
PW-OMS2015C | PW-OMS2515 | PW-OMS3020C | PW-OMS4030C |
PW-OMS2015D | PW-OMS2515 | PW-OMS3020D | PW-OMS4030D |
手动影像仪测量空间指引表：
测量空间mm | 型号 | X 轴行程mm | Y 轴行程mm | Z 轴标准行程mm | Z轴最高定制行程mm |
100x100x100 | PW-OMS1010 | 100 | 100 | 100 | ------ |
150x100x100 | PW-OMS1510 | 150 | 100 | 100 | ------ |
200x150x200 | PW-OMS2015 | 200 | 150 | 200 | 300 |
250x150x200 | PW-OMS2515 | 250 | 150 | 200 | 300 |
300x200x200 | PW-OMS3020 | 300 | 200 | 200 | 400 |
400x300x200 | PW-OMS4030 | 400 | 300 | 200 | 400 |
500x400x200 | PW-OMS5040 | 500 | 400 | 200 | 400 |
600x500x200 | PW-OMS6050 | 600 | 500 | 200 | 400 |
