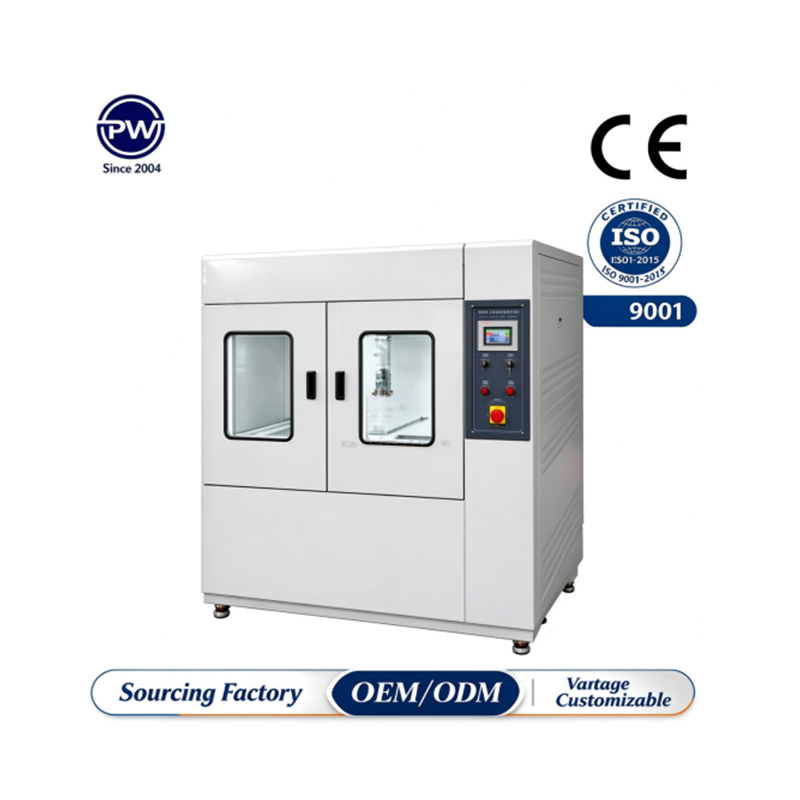

PW-LTS27 液体式冲击试验箱
技术参数
|
项 目 |
参 数 |
|
试验槽尺寸（高温槽） |
H40 × W40 × D40 cm |
|
试验槽尺寸（低温槽） |
H40 × W40 × D40 cm |
|
吊篮尺寸 |
H30 × W30 × D30 cm |
|
外箱尺寸 |
W180 × D160 × H180 cm |
|
温度范围（高温槽） |
常温+10 ~ 155℃（电热管采用#316材质） |
|
温度范围（低温槽） |
常温 ~ -55℃（采用压缩机系统恒温） |
|
温度转换时间 |
≤10S |
|
温度分辨率 |
±0.1℃ |
|
温度均匀度 |
±2.0℃ |
|
使用电压 |
AC380V，50Hz |
|
满载电流 |
MAX 50A |
|
控制精度 |
温度±2℃ |
|
解析精度 |
0.01℃ |
|
整机功率 |
22kW |
|
整机重量 |
880kg |
本设备为双缸油浴测试仪，用于对试样进行各种热应力试验，评估印制板受热冲击后介电层及介电层与铜导体间的结合程度。其冷热循环通过交替使用两个独立的流体浴槽实现，是印制电路板生产工艺控制专用的检测仪器。本设备采用国内外先进技术及配件制造，设计紧凑合理，操作简便。
