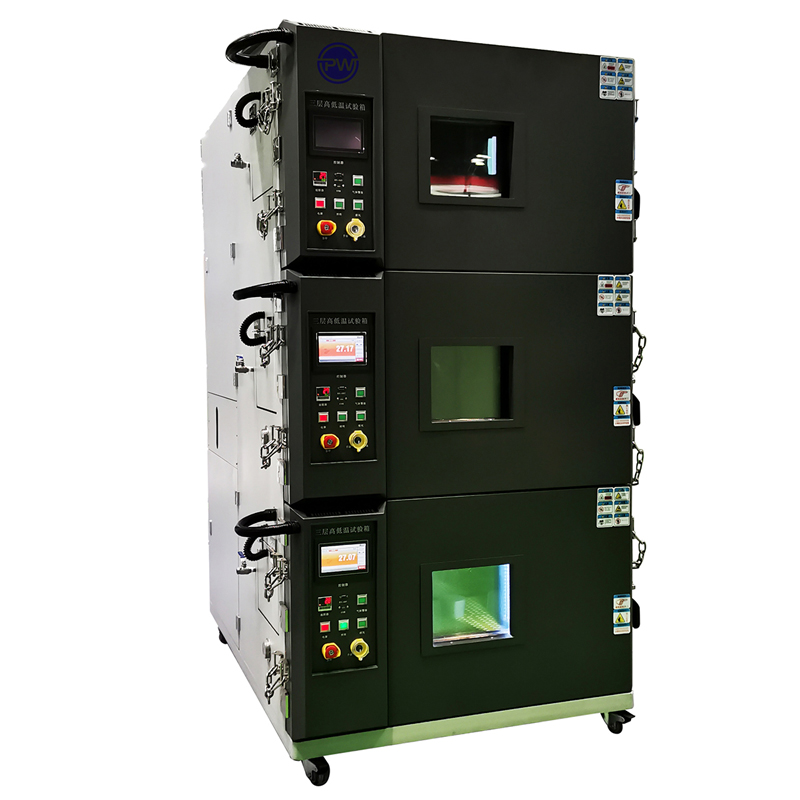

三层防爆型高低温试验箱

一、产品构成:本产品由冷冻系统、加热系统、控制系统、强制内部循环系统、排烟箱体、防爆系统等多部分构成。二、满足标准:GB/T2423.1-2008(IEC60068-2-1:2007)低温试验方法.GB/T2423.2-2008(IEC60068-2-2:2007)高温试验方法.GJB150.3-1986 高温试验;CJB150..4-1986低温试验;GB/T 31485-2015电动汽车用动力

图片描述

一、产品构成:本产品由冷冻系统、加热系统、控制系统、强制内部循环系统、排烟箱体、防爆系统等多部分构成。

二、满足标准:

GB/T2423.1-2008(IEC60068-2-1:2007)低温试验方法.

GB/T2423.2-2008(IEC60068-2-2:2007)高温试验方法.

GJB150.3-1986 高温试验;

CJB150..4-1986低温试验;

GB/T 31485-2015电动汽车用动力蓄电池安全要求及试验方法

三、特点:

a) 流线型外观设计:箱门及控制面板均采用弧面流线型设计,整体美观大方,安全可靠,不会伤及工作人员;

b) 底部脚轮方便移动:箱体底部安装4套万向轮,靠前面的两个脚轮带自锁功能,方便设备的移动和固定;

c) 单机双箱设计:本设备采用单机双箱体设计,上下各一个测试箱体,两个箱体的控制系统及冷冻系统完全独立运行;

d) 前门二次防爆设计:箱体的前面和后面泄压门均加装防爆链,当电池爆炸造成极大的冲击力将设备门冲开时,防爆链起到缓冲作用,防止门完全打开或者冲掉飞出,以防止造成二次伤害;

e) 加强型合页和防爆锁设计:防爆门与箱体之间连接的合页采用加强型304#不锈钢,同时,门锁采用强力平面锁,确保设备的安全;

f) 优质保温设计:本箱体的保温层设计有100MM厚,采用导热系数极低的耐高温岩棉作为保温材料,保温效果好,热损失极小;

g) 侧面接线柱设计:每个箱体侧面安装12组测试用铜接线柱,接线柱与箱体之间有绝缘铁氟龙套隔开,密封、通电又不会漏电;

h) 侧面防爆泄压设计:每个箱体侧面安装自动防爆泄压口,一旦感应压力自动泄压。

四、性能参数:

内箱尺寸:W600×D700× H600MM×(2) W800×D600×H600MM×(2)

外箱尺寸:W1300 X D1800 X H1950 MM W1500*H1950*D1700 MM 以实物为准

结构方式:试验箱设计为整体式上下二个工作室结构

温度范围:-40℃~+150℃

温度波动度:±0.3℃

升温速率:全程平均1~3℃/分钟(非线性空载)

降温速率:全程平均1.0℃/分钟(非线性空载)

温度均匀度:≤±2℃ (空载、恒定状态时)

观察视窗:W300 X H400 MM,三层真空钢化玻璃

测试接线柱:箱体左侧内外安装12组接线柱与测试柜连接

冷却方式:风冷/水冷可选配

压缩机:法国泰康压缩机/德国博客压缩机

控制方式:7寸触摸屏可程式控制PLC、带USB接口、带RJ485接口可连接电脑控制,专用的网络控制软件,方便远程监控,数据采集

内箱材质:SUS304#镜面不锈钢,1.0MM厚,喷铁氟龙绝缘

外箱材质:镀锌板,喷粉,高温塑化,1.2MM厚

电源电压:AC380V 50HZ

安全防护:自动防爆泄压装置,防爆链,三色灯报警装置,远程控制,排烟装置,灭火装置等

拓展功能:开发通讯协议与充放电机配套使用
