PWC-80基础型接触角测量仪

概述接触角是指在气、液、固三相交点处所作的气-液界面的切线,此切线在液体一方的与固-液交界线之间的夹角θ,接触角测量是现今表面性能检测的主要方法。PW-D80基础型接触角测量仪是采用光学成像的原理,通过图像轮廓分析方式测量样品表面接触角、润湿性能、表面能等性能,设备性价比极高、功能全面、可满足常规样品表面润湿性能测量。符合国家的相关标准1、GB/T 24368-2009(玻璃表面疏水污染物检测);

图片描述

概述

接触角是指在气、液、固三相交点处所作的气-液界面的切线,此切线在液体一方的与固-液交界线之间的夹角θ,接触角测量是现今表面性能检测的主要方法。

PWC-80基础型接触角测量仪是采用光学成像的原理,通过图像轮廓分析方式测量样品表面接触角、润湿性能、表面能等性能,设备性价比极高、功能全面、可满足常规样品表面润湿性能测量。

符合国家的相关标准

1、GB/T 24368-2009(玻璃表面疏水污染物检测);

2、SY/T5153-2007(油藏岩石润湿性测定方法);

3、ASTM D 724-99(2003)(纸的表面可湿性的试验方法);

4、ASTM D5946-2004(塑料薄膜与水接触角度的测量);

5、ISO15989(塑料薄膜和薄板电晕处理薄膜的水接触角度的测量);

产品特点

1.主机采用高强度航空铝合金结构搭配模块化设计理念,自主研发的集成芯片电路控制,采纳国际顶尖进口接触角设备的设计精华与配置,保证仪器具有极强的稳定性;

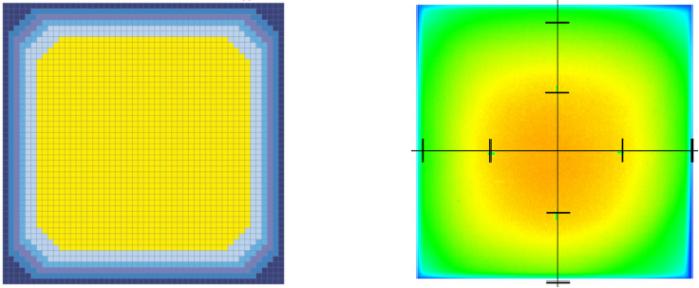

2.采用工业级密集可调LED冷光源系统(寿命25000H以上),保证成像更清晰,同时避免额外热度所导致的小液滴挥发;

3.采用高性能日本原装进口工业机芯,工业级连续变倍显微镜,确保图像的真实性,获取最佳的成像效果;


4.采用USB2.0标准接口,数据传输速度快,兼容性高,成像稳定性强;

5.国内首家提供德国进口的接触角测量校准样,确保仪器的精准性,角度校准标准片3°5°8°;60°90°120°;115°(选配);


6.采集系统设计灵活,适用于绝大部分测量环境,简单应付多种复杂的样品表面测量;

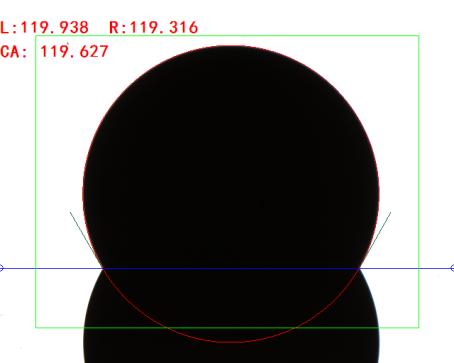

7.拥有全球最先进接触角分析方法,满足所有种类液滴成像的精确拟合,其中包括越联独有的微分椭圆与微分圆特殊液体成像拟合方法;


8.采用国际领先的计算方法,软件已实现全自动拟合避免人为操作造成的误差;

9.具备双边接触角测量快速拟合功能,更全面量分析液体与固体的表面润湿性能、更准确的分析表面的实际润湿情况;

10.动态拍摄、视频快速测试数据,可以连续性记录测试接触角的变化,再由软件自动批量拟合;

11.软件自动生成报告,其中涵盖Word形式、Excel形式、谱图形式等多种数据报告;


12.具备多种可选配功能件,我司研发团队雄厚可满足客户提出来的各种定制测量要求;

应用

接触角测量仪广泛应用于各个行业领域,在手机制造、玻璃制造、表面处理、材料研究、化学化工、半导体制造、涂料油墨、电子电路、纺织纤维、医疗生物等领域,接触角测量已经成为了一项评估表面性能的重要仪器。(部分测试功能需要选购专门附件完成)

1、液体在固体表面的铺展、渗透、吸收等润湿行为,座滴法测量静态接触角;

2、材料在固体表面的前进角、后退角、接触角滞后、滚动角、动态接触角测量;

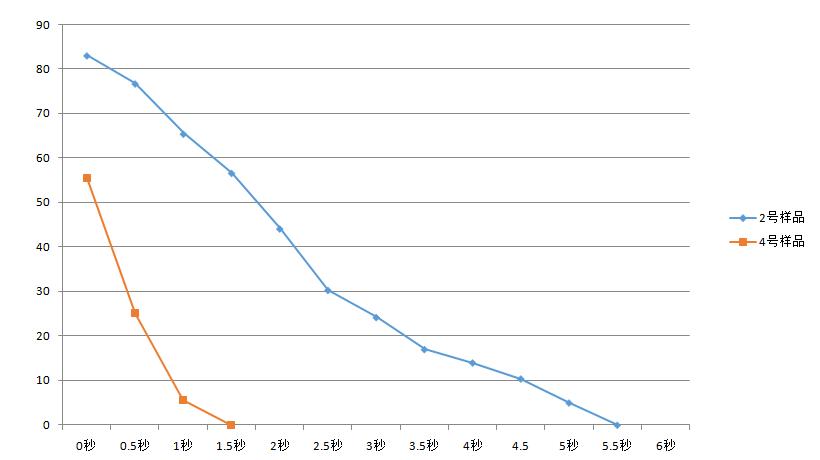

3、吸收材料的连续实时研究及过程记录,接触角随时间变化曲线分析;

4、各种特殊材料的接触角测量,如粉末、弯曲曲面、超疏水/超亲水样品;

5、附着滴法测试材料浸没在液体中的接触角测试;

6、悬滴法测量各种液体表界面张力及其极性、色散分量;

7、计算固体表面自由能(Surface free energy),及其极性色散分量分析;

8、分析液体在固体表面的粘附功(Adhersion),评估固体表面均匀性、清洁度等。

设备原理

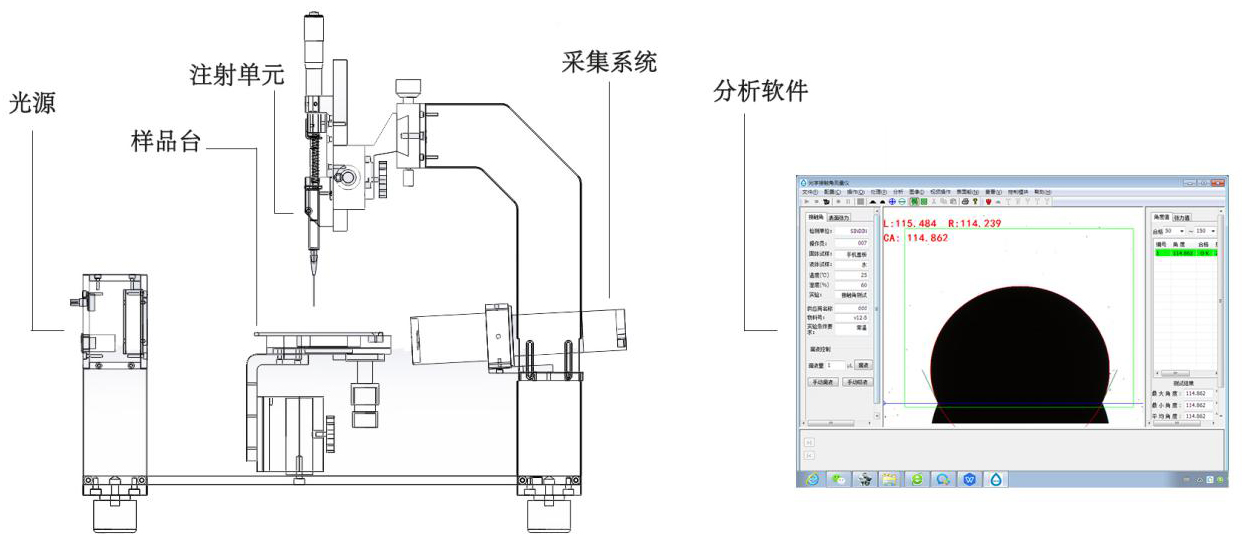

如上图、接触角测量仪主要由光源、注射单元、样品台、采集系统、分析软件五大部分组成,设备采用光学成像的原理。

光源采用密集LED冷光设计,发光均匀,图像清洗,寿命长;

注射单元采用微量手动旋钮式进液,滴液稳定,精度高;

样品台采用三维手动精调平台,操作灵活,定位准确,样品台可根据实际样品尺寸定制;

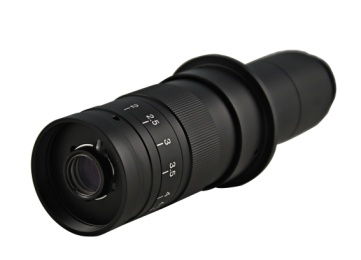

采集系统采用黑白进口CCD相机,拍摄稳定,图像清晰,真实可靠,镜头采用德国工业级进口配置,0.7-4.5倍放大可调,成像无畸形变形;

分析软件功能强大,具备一键式全自动拟合能力,具备国际最领先的拟合方法,满足各种液滴形态的精确拟合;

技术规格

接触角主机
 外形尺寸 425mm(长)*150mm(宽)*415mm(高)
 重量 10KG
 电源 220V / 60HZ
 光源系统
 光源 密集LED可调节白色基调工业级冷光源
 寿命 使用寿命达贰万伍仟小时以上
 注射单元
 注射器 专用精密注射器、容量1000μL
 滴液 手动旋转式进液,滴液精度可达0.2μL
 注射单元移动 上下100mm;  左右100mm
 采集系统
 CCD SONY原装进口高速工业级芯片、25帧/S、130W像素
 镜头0.7-4.5倍高清工业级连续变倍式显微镜
 采集系统调节 前后30mm、视角角度可调(360°旋转等多视角观察)
 样品台装置
 工作台面尺寸 120mm*150mm
 最大样品尺寸 6寸
 样品台移动 前后移动 手动,行程60mm,精度0.1mm
 左右移动 手动,行程35mm,精度0.1mm
 上下移动 手动,行程80mm,精度0.1mm
 分析软件
 接触角测量范围 0-180°
 接触角测量精度 ±0.1°
 分析软件功能 国内最先进的接触角测量分析软件自动拟合法(一键自动拟合,不存在人工误差)包括:圆法拟合、椭圆/斜椭圆拟合法、Young-lapalace拟合、微分椭圆法/微分圆法;
 表面自由能 Zisman、OWRK、WU、WU2、Fowkes、Antonow、Berthelot、EOS、粘附功、浸湿功、铺展系数
 动态接触角拟合 批量截图拟合、视频连续自动拟合、自动在线实时拟合
 表/界面张力测试 悬滴法(可实时全自动动态表面张力测试)
 测试液滴状态 悬滴法(Pendant Drop)、停滴法(Sessile Drop)(2/3态)、掳泡法、座滴法、座针法

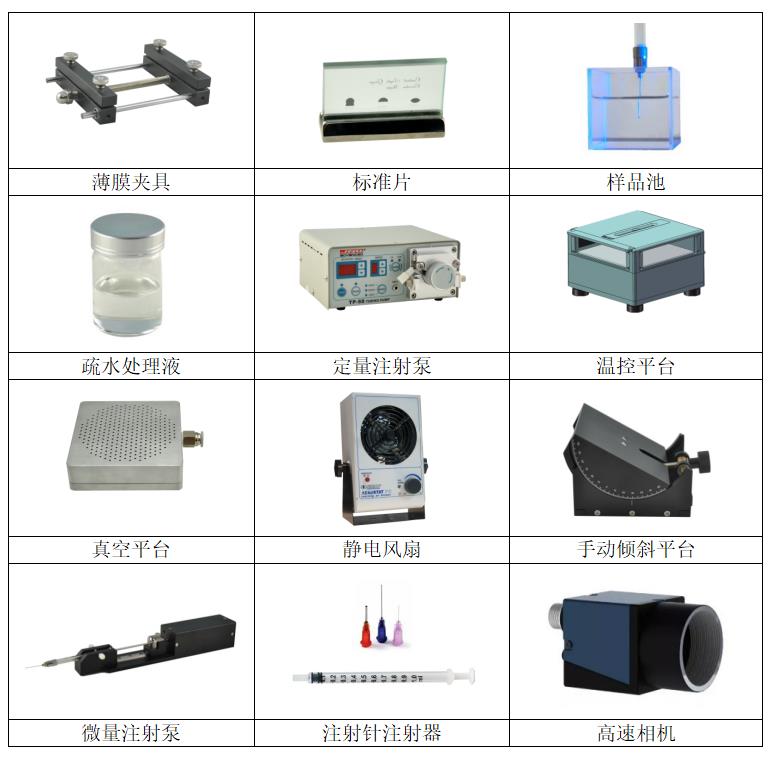

设备选配件
